GTV hőlégfúvó -LYONKER

MŰSZAKI ADATOK

GTV

JELLEMZŐK / MODELL

20 A
20 C

20 CL

27 A
27 C
27 CL

33 A
33 C
33 CL

40 A
40 C
40 CL

48 A
48 C
48 CL

58 A
58 C
58 CL

68 A

78 A

87 A

97 A

107 A

116 A

Bevitt tejesítmény

107

116

Leadott teljesítmény

24,3

29,7

43,2

52,2

106

Hatásfok

>91

Gázfogyasztás (fg)

m3/h

2,12

2,86

3,7

4,23

5,08

6,14

7,14

8,20

9,13

10,2

11,23

12,2

Gázfogyasztás (propán)

kg/h

1,65

2,23

2,89

3,3

3,96

4,79

5,61

6,43

7,17

8,0

8,82

9,57

Égéslevegő-/füstgázcsonk Ø

100/100

150/100

Gázcsatlakozás

1/2

3/4

Elektromos igény

V/Hz

230/50

AXIÁL VENTILÁTORRAL SZERELT KÉSZÜLÉKEK TOVÁBBI JELLEMZŐI

		GTV	GTV	GTV	GTV	GTV	GTV	GTV	GTV	GTV	GTV	GTV	GTV
JELLEMZŐK / MODELL		20 A	27 A	33 A	40 A	48 A	58 A	68 A	78 A	87 A	97 A	107 A	116 A
SZÁLLíTOTT LEVEGŐ MENNYISÉGE	m3 / h	2000	2800	3200	4000	4000	5200	7800	7800	8300	8300	11 000	11 000
KILÉPŐ LEVEGŐ HŐMÉRSÉKLET KÜLÖNBSÉGE	°C	30	30	30	30	34	32	27	31	27	34	26	32
NÉVLEGES ÁRAMFELVÉTEL	A	1,4	1,4	3,3	3,3	3,3	1,65	3,5	3,5	4	4	5,5	5,5
ELEKTROMOS TELJESíTMÉNY	W	300	300	680	680	680	380	700	700	800	800	1 130	1 130
ZAJSZINT	dB	53	54	55	57	57	57	67	67	69	69	72	72
TÖMEG	kg	58	58	80	80	80	104	148	148	167	167	198	198

CENTRIFUGÁL VENTILÁTORRAL SZERELT KÉSZÜLÉKEK TOVÁBBI JELLEMZŐI

JELLEMZŐK / MODELL		GTV 20 C GTV 20 CL	GTV 27 C GTV 27 CL	GTV 33 C GTV 33 CL	GTV 40 C GTV 40 CL	GTV 48 C GTV 48 CL	GTV 58 C GTV 58 CL
SZÁLLíTOTT LEVEGŐ MENNYISÉGE	m3 / h	2100	2800	3250	4000	4200	5300
MARADÓ STATIKUS NYOMÁS	Pa	140	110	140	110	150	130
VENTILÁTOROK SZÁMA	db	1	1	1	1	1	1
KILÉPŐ LEVEGŐ HŐMÉRSÉKLET KÜLÖNBSÉGE	°C	30	30	30	31	31	31
NÉVLEGES ÁRAMFELVÉTEL	A	4,1	4,1	5	5	6	6
ELEKTROMOS TELJESíTMÉNY	W	373	373	550	550	750	750
ZAJSZINT	dB	57	59	57	59	58	59
TÖMEG	kg	70	70	100	100	130	130
KIFÚVÁSI TÁVOLSÁG	m	12	16	18	20	22	25

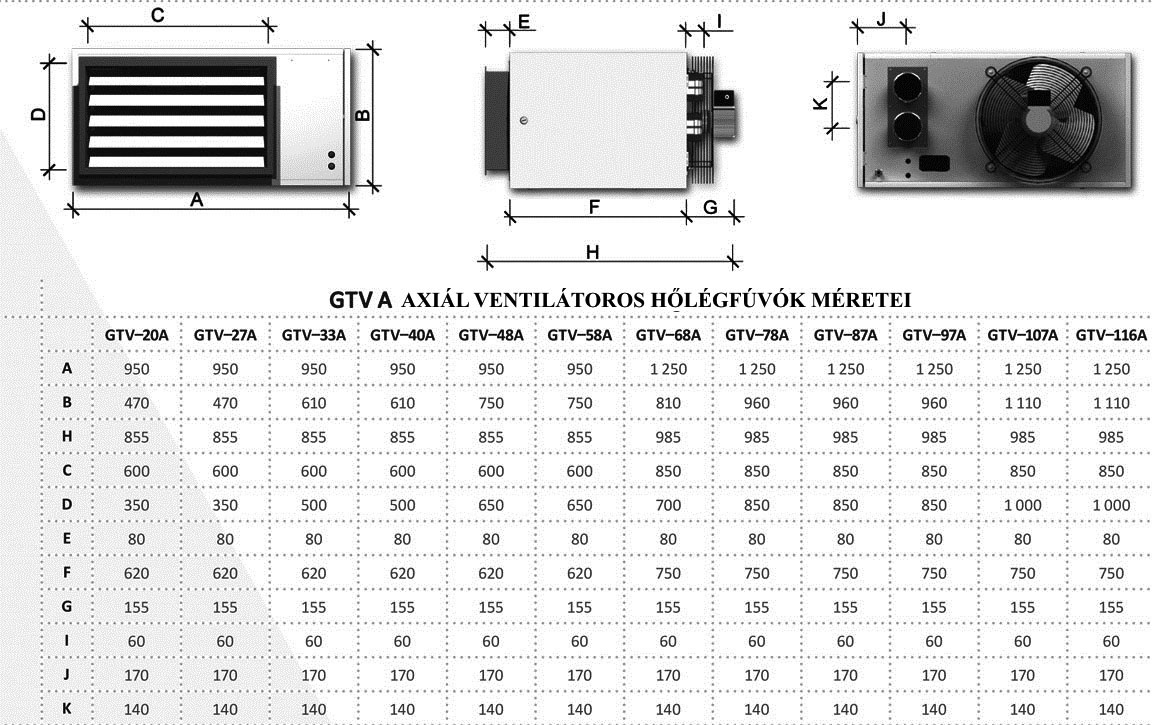

"GTV-A" AXIÁLIS VETILÁTORRAL SZERELT HŐLÉGFÚVÓK GEOMETRIAI MÉRETEI
(20 kW ... 58 kW)

"GTV-A" AXIÁLIS VETILÁTORRAL SZERELT HŐLÉGFÚVÓK GEOMETRIAI MÉRETEI
(68 kW ... 116 kW)

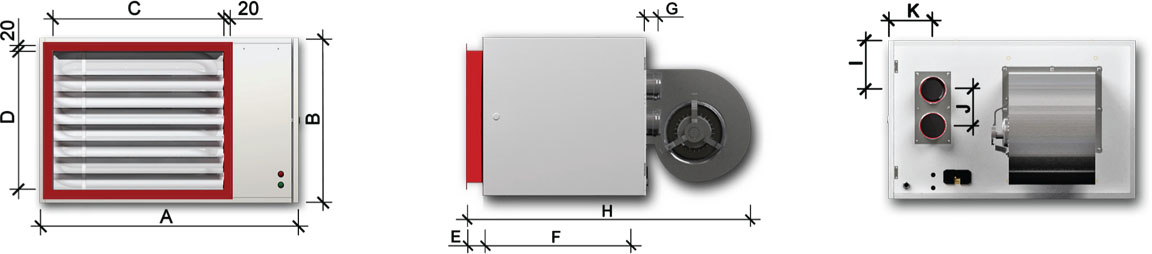

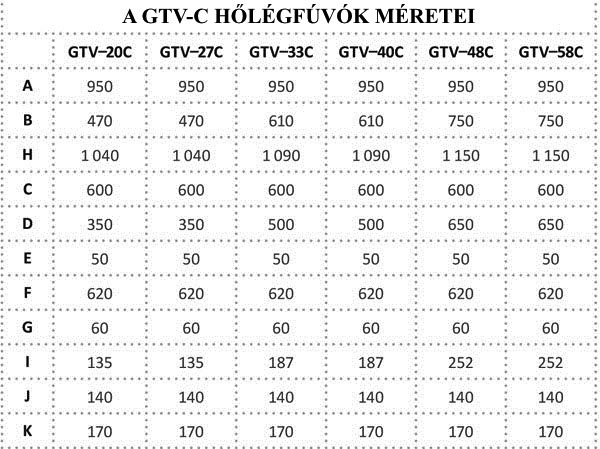

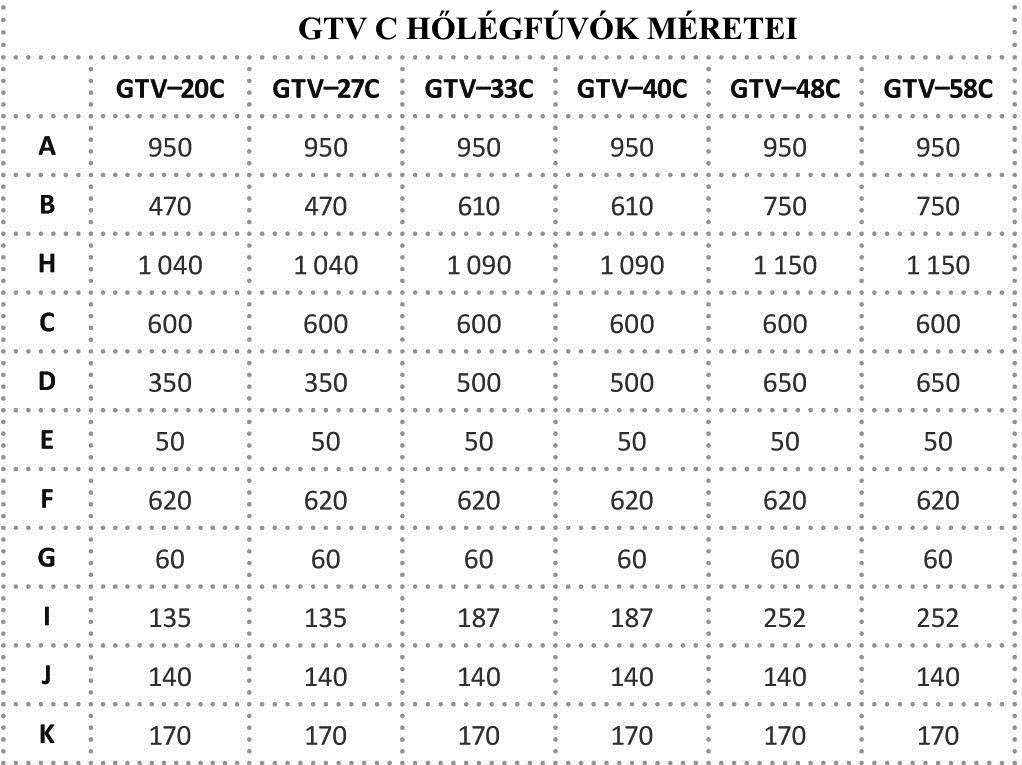

"GTV-C" CENTRIFUGÁL VETILÁTORRAL SZERELT HŐLÉGFÚVÓK GEOMETRIAI MÉRETEI
(20 kW ... 58 kW)

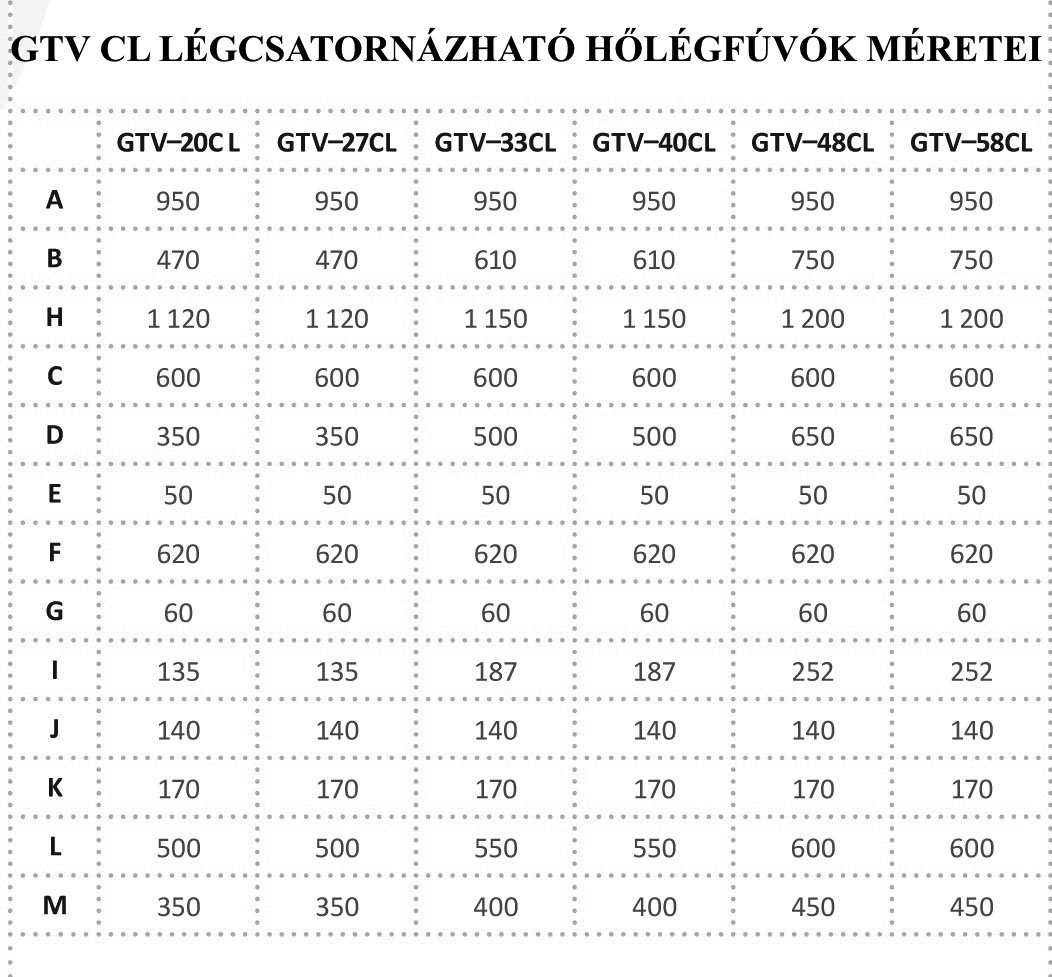

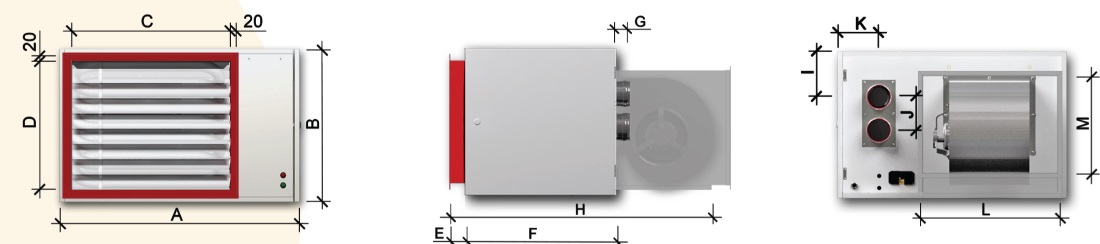

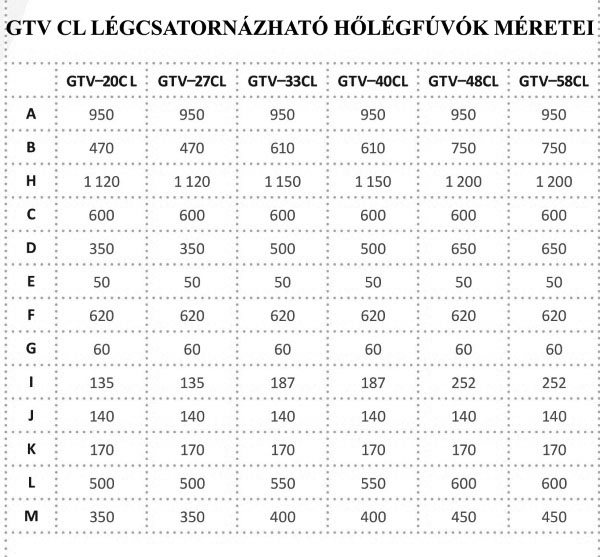

"GTV-CL" CENTRIFUGÁL VETILÁTORRAL SZERELT HŐLÉGFÚVÓK GEOMETRIAI MÉRETEI
(20 kW ... 58 kW)

GTV -20 A	20	280 000,-
GTV -27 A	27	290 000,-
GTV - 33 A	33	315 500,-
GTV - 40 A	40	325 500,-
GTV - 48 A	48	356 500,-
GTV - 58 A	58	412 500,-
GTV - 68 A	68	494 500,-
GTV - 78 A	78	504 500,-
GTV -87 A	87	576 000,-
GTV -97 A	97	586 000,-
GTV -107 A	107	649 500,-
GTV -116 A	116	659 500,-

GTV -20 C	20	354 500,-
GTV - 27 C	27	379 500,-
GTV - 33 C	33	394 000,-
GTV - 40 C	40	412 000,-
GTV - 48 C	48	452 500,-
GTV - 58 C	58	474 500,-

GTV -20 CL	20	354 500,-
GTV - 27 CL	27	379 500,-
GTV - 33 CL	33	394 000,-
GTV - 40 CL	40	412 000,-
GTV - 48 CL	48	452 500,-
GTV - 58 CL	58	474 500,-
