BPS ATR E1A , E3A
termoventilátorok műszaki adatai, árai, tartozékai
Általános jellemzők:

-axiál ventilátorral
-egysebességes (E1A) és háromsebességes (E3A) ventilátorral szerelt modellek
-230 V / 50 Hz.

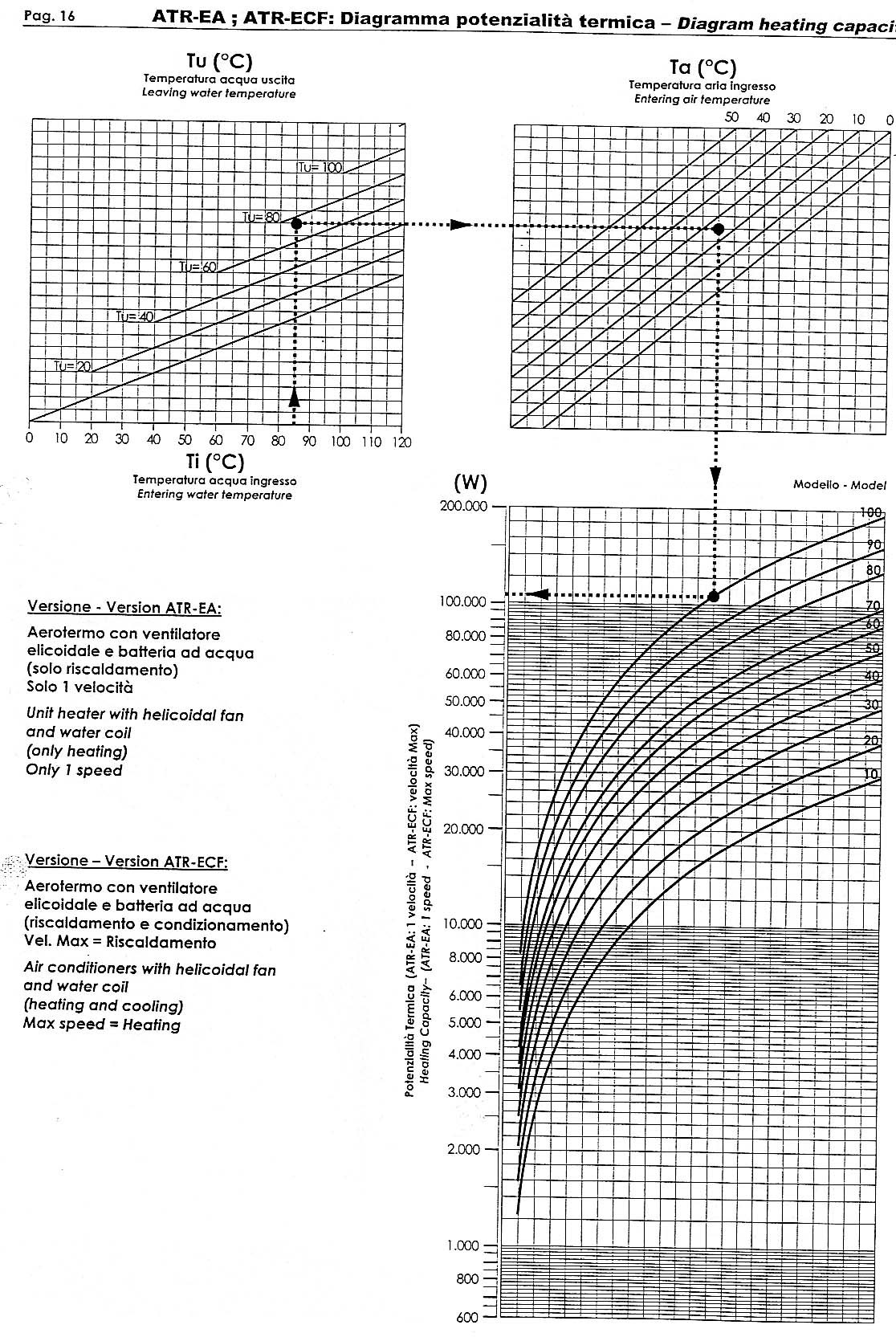

-belépő víz  / kilépő víz hőmérséklete (2) : 85 C / 75 C; Egyéb adatokhoz kiválasztási táblázat itt (410 kB, jpg)
A megadott adatok 15 C-os környezeti hőmérséklet esetén érvényesek.

1. ventilátor
2. villamos motor
3. Védőrács
4. Hőcserélő
5. Kézi levegőszabályozó szelep
6. Kézi vízleengedő szelep
7. Vízcsatlakozás
8. Burkolat
9. Légterelő zsaluzat
Opció:
10. "Hűvös víz" termosztát
TARTOZÉKOK

TíPUS /
JELLEMZŐ
ATR 10
E1A/E3A
 ATR-20
E1A/E3A
 ATR-30
E1A/E3A
 ATR-40
E1A/E3A
 ATR-50
E1A/E3A
 ATR-60
E1A/E3A
 ATR-70
E1A/E3A
 ATR-80
E1A/E3A
 ATR-90
E1A/E3A
 ATR-100
E1A/E3A
Telj:
Tbe(víz) = 85 ºC

W
16 330
20 880
26 650
33 760
41 380
48 630
54 950
70 220
85 940
106 410
Vízáramlás
 lit/h
 1 404
 1795
 2 292
 2 903
 3 558
 4 182
 4 726
 6 039
 7 391
 9 151
Víznyomás
 kPa
 19
 17
 23
 24
 20
 21
 18
 22
 27
 32
Ventilátorszám
 db
 1
 1
 1
 1
 1
 1
 2
 2
 2
 2
Ventilátor seb.
(csak E1A-nál)
 -
 1
 1
 1
 1
 1
 1
 1
 1
 1
 1
Ventilátor seb.
(csak E3A -nál)
Az eléhető, különböző
ventilátor seb. száma
(ebből max. 3 kapcsolható).
-
6
6
6
6
6
6
6
6
6
6
Zajszint:
 dB(A)
 43
 44
 46
 47
 49
 50
 49
 50
 52
 53
Légszállítás  m3/h 1 856 1 758 2 860 2 688 4 680 4 083 5 940 5 590 9 720 8 875
Elektr. jell.:
 V / Hz
 230 / 50
 230 / 50
 230 / 50
 230 / 50
 230 / 50
 230 / 50
 230 / 50
 230 / 50
 230 / 50
 230 / 50
Elektr. telj.
 W / A
 90 / 0,42
 95 / 0,44
 140 / 0,65
 150 / 0,70
 115 / 0,55
 120 / 0,57
 2 x {140 / 065}
 2 x {150 / 0,70}
 2 x {115/0,55}
 2 x {120 / 0,57}
Vízcsatlakozás
3/4"
 3/4"
 1"
 1"
 1"
 1"
 1" 1/4
 1" 1/4
 1" 1/4
 1" 1/2
Nettó tömeg
 kg
 14
 16,2
 17,7
 20,0
 22,1
 23,7
 36,5
 40,5
 43,2
 47,4

Körvonal méretek:


A
mm
szélesség
510
510
610
610
710
710
1110
1110
1310
1310
B
mm
magasság
405
405
505
505
605
605
505
505
605
605
C
mm
mélység
350
350
350
350
350
350
350
350
350
350
D
mm

330
330
430
430
530
530
2 x 430
2 x 430
2 x 530
2 x 530
E
mm

330
330
430
430
530
530
430
430
530
530
F
mm
105
118
105
118
105
118
105
118
105
118
I
mm

370
370
460
460
560
560
455
455
555
555

Hőcserélő:

Belső cső:
mm
átmérő
9
9
9
9
9
9
9
9
9
9
Külső cső:.
mm
átmérő
10
10
10
10
10
10
10
10
10
10
Kialakítás:
mm x mm

25x25
25x25
25x25
25x25
25x25
25x25
25x25
25x25
25x25
25x25
Felület
m2
(homlokzati)
0,203
0,203
0,304
0,304
0,424
0,424
0,554
0,554
0,784
0,784
Vastagság
mm

50
75
50
75
50
75
50
75
50
75
Víztartalom:
l

1,22
1,73
1,73
2,49
2,34
3,41
3,10
4,50
4,27
6,26

A termoventilátorból kilépő levegő áramlási képe:

TÍPUS
10-EA
10-ECF
20-EA
20-ECF
30-EA
30-ECF
40-EA
40-ECF
50-EA
50-ECF
60-EA
60-ECF
70-EA
70-ECF
80-EA
80-ECF
90-EA
90-ECF
100-EA
100-ECF











L
m
28,4
23,5
33,3
29,7
38,4
34,6
35,4
32,4
39,6
37,1
M
m
8,1
6,7
9,4
8,4
10,9
9,9
10,0
9,3
11,3
10,6
N
m
10,4
8,7
12,2
10,9
14,1
12,8
13,1
11,9
14,5
13,6
O
m
12,8
10,6
15,0
13,4
17,2
15,5
16,0
14,5
17,9
16,7
